English
Español
Русский
Français
العربيةLínea de producción del hormigón celular curado en autoclave
- Inicio
- Productos
- Maquinaria para producir nuevos materiales de construcción
- Línea de producción del hormigón celular curado en autoclave
Descripción del hormigón celular curado en autoclave (AAC):
1. Un nuevo material de peso ligero para las construcciones.
2. Se compone del material de silicio (polvo de cuarzo, o recuperaciones de cenizas volantes) and calcium material (cal, cemento), se mezcla con aditivos espumantes (polvo de aluminio).

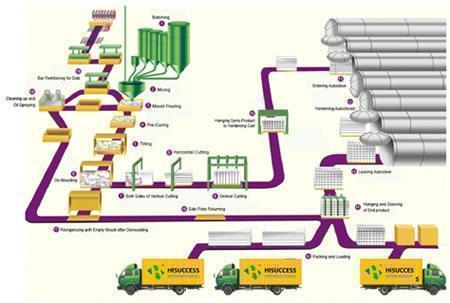

3. Se hace en un producto de silicato por procesos de moldeado, pre-corte, evaporación y corte.
Características del hormigón celular curado en autoclave (AAC):
1. Baja densidad.
2. Aislamiento térmico y preservación.
3. Ligereza y menor dureza.
4. Resistencia al fuego y aislamiento acústico.
5. Buena plasticidad.
Aplicaciones de la línea de producción del hormigón celular curado en autoclave:
Unidades de AAC están disponibles, el uso de forma y tamaño se puede utilizar según las aplicaciones prácticas de construcción.
Parámetros técnicos of Línea de producción del hormigón celular curado en autoclave
| Ítem | Unidad | HIM-AAC-10 | HIM-AAC-15 | HIM-AAC-20 | HIM-AAC-30 | HIM-AAC-45 |
| Capacidad | ×103m3/año | 100 | 150 | 200 | 300 | 450 |
| m3/día | 350 | 500 | 700 | 1000 | 1500 | |
| Tamaño del bloque | m | 4.0×1.2×0.6 | 4.2×1.2×0.6 | 4.8×1.2×0.6 | 6.0×1.2×0.6 | 6.0×1.5×0.6 |
| Potencia instalada | kW | 800 | 900 | 1100 | 1300 | 1500 |
| Área del taller | m2 | 2500 | 3000 | 4000 | 5000 | 6000 |
| Área de la fábrica | m2 | 20000 | 25000 | 30000 | 35000 | 40000 |
Índice técnica y requisitos de autoclave:
| Artículo | Descripción | |
| Ciclo de mezcla y vaciado (fundir) de las materias primas | 8 minutos | |
| Tiempo de solidificación de cuerpos básicos en estado estático | 1.5~3 horas | |
| Temperatura de solidificación en estado estático | 40℃ | |
| Resistencia tras de solidificación en estado estático | 0.2~0.3Mpa | |

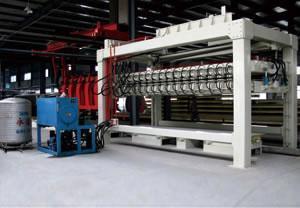

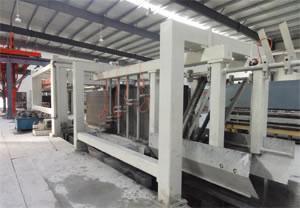

| Ciclo de corte de cuerpos básicos | 6 minutos | |

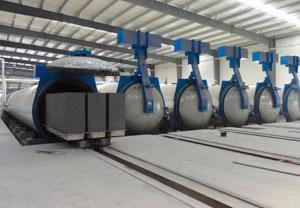

| Presión de autoclave: | Aspirar | 0-0.06 Mpa, 0.5 horas |
| Presión de elevación | 0-1.3 Mpa, 2 horas | |
| Presión de trabajo | 1.3 Mpa (temperatura de 193±5) 7 horas | |
| Presión de descenso | 1.3 -0 Mpa, 2horas | |
| Proporción de componentes de las materias primas | Arena (o cenizas volantes) | 69% |
| Cal | 20% | |
| Cemento | 8% | |
| Yeso | 3% | |
| Polvo de aluminio | 0.074% | |
Nota: El ratio de mezcla exacto de la materia prima está ajustado según la materia prima local.
